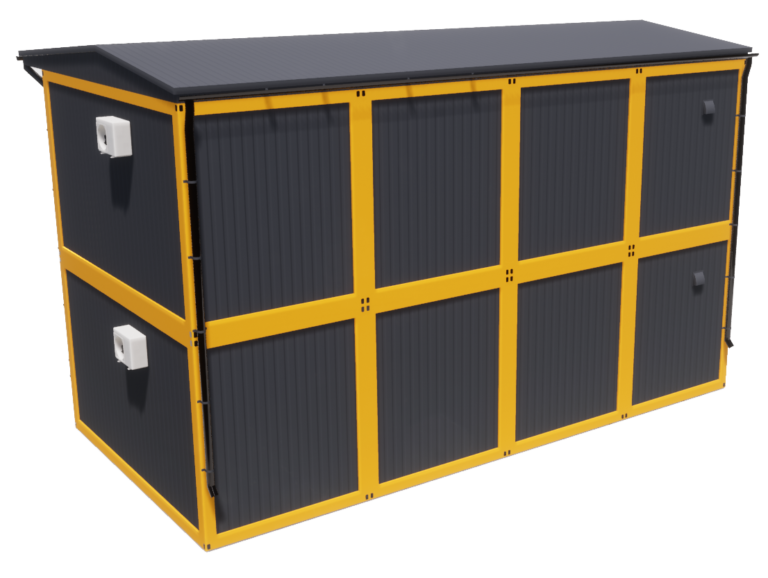

Модульний офіс 94.5 м2

• Габаритні розміри будівлі (ДхШхВ): 9.64 х 4.9 x 6.1 м;
• Висота стелі: 2.5 м;
• Будівля складається з: 8-ми модулів розміром 4.9х2.41х2.8м;
• Поверховість будівлі: 2 поверхи;
• Загальна площа споруди: 94.47 м2;

Каркас модулів збірно-розбірний, на болтовому з’єднанні:

• Периметр каркаса основи виконаний з металевого гнутого спец. профілю заввишки 150мм, товщина металу t=3мм; лаги виконані з гнутого металевого швелера 100х40мм, товщина металу t=2мм;
• Периметр каркаса перекриття виконаний з металевого гнутого спец. профілю висотою 185мм, товщина металу t=3мм; лаги перекриття виконані з металевого гнутого швелера 90х40мм, товщина металу t=2мм;
• Несучі опорні кути виконані з металевого, гнутого спец. профілю – куточок 175х155мм, товщина металу t=3мм;
• Каркас підстави і перекриття обладнані такелажними фітингами, виконаними з листового металу, товщиною t=4мм;
• Всі елементи каркаса покриваються антикорозійним ґрунтом, у два шари (40мкм);
• Всі дерев’яні елементи каркаса обробляються вогне-біо-захистом;
• Всі елементи каркаса фарбуються емаллю у два шари (40мкм), колір: RAL1003 (жовтий);

Основа модуля (підлога):

• Підшивка основи оцинкованим гладким листом, товщина металу – 0.5мм;
• Гідроізоляційна мембрана. Утеплення мінеральною ватою, товщиною 100мм;
• Пароізоляційна мембрана;
• Настил підлоги з цементно-стружкових плит (ЦСП) товщиною 20мм;
• Покриття підлоги комерційним лінолеумом (гомогенний), колір – сіра крихта. По периметру приміщень – ПВХ плінтус, колір – сірий;

Покриття модуля з плоскою покрівлею (стеля):

• Гідроізоляційне покриття з ПВХ мембрани товщиною 1.2мм;
• Суцільна обрешітка орієнтовно-стружковими плитами (OSB-3) товщиною 12мм;
• Утеплення мінеральною ватою, товщиною 150мм;
• Решетування дерев’яною рейкою 50х25мм (сосна);
• Пароізоляційна мембрана;
• Решетування дерев’яним брусом 40х20мм (сосна);
• Профільний металевий лист ПС-8, 0.45мм, з полімерним покриттям RAL9003 (білий);

Зовнішні стіни збірні, з сендвіч-панелей:

• Зовнішня сторона – профільний металевий лист 0.45мм, з полімерним покриттям колір – RAL7024 (графітовий сірий);
• Утеплювач: мінеральна вата 100мм;
• Внутрішній бік – гладкий металевий лист 0.45мм, з полімерним покриттям колір – RAL9003 (білий);
• Перегородки збірні, з сендвіч-панелей:
• З обох боків – гладкий металевий лист 0.45мм, з полімерним покриттям колір – RAL9003 (білий);
• Утеплювач: мінеральна вата 80мм;

Обрамлення:

• Зовнішнє: гнуті планки з гладкого металевого листа 0.45мм, з полімерним покриттям колір – RAL7024 (графітовий сірий);
• Внутрішнє: гнуті планки з гладкого металевого листа 0.45мм, з полімерним покриттям колір – RAL9003 (білий).
